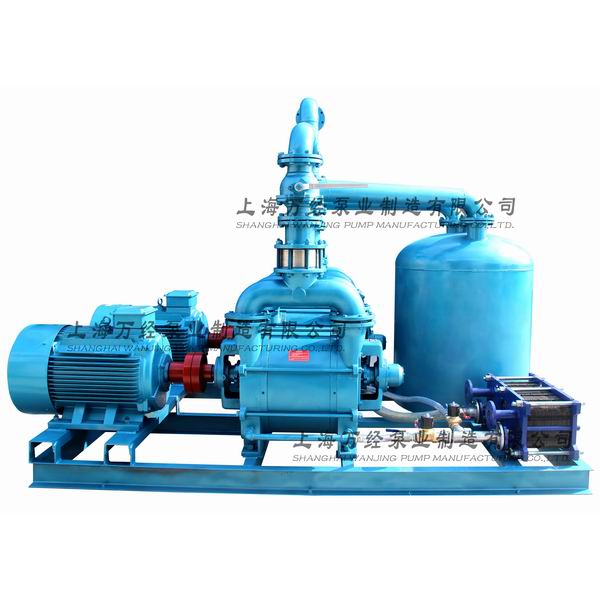

- 產品名稱：2BE203水環真空機組
- 訂購熱線：400-6064-114
電話：400-6064-114
手機：021-59775595
傳真：021-59775509
E-mail：
地址：上海市金山區楓涇鎮王圩西路99號
|
型號 |
真空罐容積 |
推薦真空泵 |
總功率 |
真空度波動范圍 |
極限真空度 |
|
m3 |
（水環真空泵） |
（KW） |
Mpa |
Mpa |
|
|
ZF-0.3A |
0.3 |
2BV2060×2 臺 |
2.2 |
0～-0.09 |
-0.097 |
|
ZF-0.3B |
0.3 |
2BV2061×2 臺 |
3 |
0～-0.09 |
-0.097 |
|
ZF-0.5A |
0.5 |
2BV2061×2 臺 |
3 |
0～-0.09 |
-0.097 |
|
ZF-0.5B |
0.5 |
2BV2070×2 臺 |
6 |
0～-0.09 |
-0.097 |
|
ZF-1A |
1 |
2BV2061×2 臺 |
3 |
0～-0.09 |
-0.097 |
|
ZF-1B |
1 |
2BC2070×2 臺 |
6 |
0～-0.09 |
-0.097 |
|
ZF-1C |
1 |
2BV5110×2 臺 |
8 |
0～-0.09 |
-0.097 |
|
ZF-1.5A |
1.5 |
2BV5110×2 臺 |
8 |
0～-0.09 |
-0.097 |
|
ZF-1.5B |
1.5 |
2BV5111×2 臺 |
11 |
0～-0.09 |
-0.097 |
|
ZF-1.5C |
1.5 |
2BV5121×2 臺 |
15 |
0～-0.09 |
-0.097 |
|
ZF-2A |
2 |
2BV5111×2 臺 |
11 |
0～-0.09 |
-0.097 |
|
ZF-2B |
2 |
2BV5121×2 臺 |
15 |
0～-0.09 |
-0.097 |
|
ZF-2C |
2 |
2BV5131×2 臺 |
22 |
0～-0.09 |
-0.097 |
|
ZF-3A |
3 |
2BV5121×2 臺 |
15 |
0～-0.09 |
-0.097 |
|
ZF-3B |
3 |
2BV5131×2 臺 |
22 |
0～-0.09 |
-0.097 |
|
ZF-3C |
3 |
2BV5161×2 臺 |
30 |
0～-0.09 |
-0.097 |
|
ZF-5A |
5 |
2BV5131×2 臺 |
22 |
0～-0.09 |
-0.097 |
|
ZF-5B |
5 |
2BV5161×2 臺 |
30 |
0～-0.09 |
-0.097 |
|
ZF-5C |
5 |
2BV5161×3 臺 |
45 |
0～-0.09 |
-0.097 |
二、裝配控制柜，按電氣原理圖的端子號接電動機，并聯接電接點真空表。
三、向氣水分離器內注入自來水，加至溢流管流水為止。水環泵啟動前一定要先點動電機試車后方可啟動。 長期不用時，要放盡泵內的水， 以免泵內生繡（詳見水環泵使用說明書） 。 如采用其它類型的真空泵，使用方法請參照相關使用說明書。
四、 整定電接點真空表上的真空度范圍， 將下限按照各自要求的真空度調節指針到要求刻度處，考慮來自系統的泄露或工作損失，適當整定其上限刻度，以免泵的開停過于頻繁。
五、 電控柜送電前， 首先搖測設備絕緣電阻≮10MΩ， 并且底盤要有良好的接地， 接地線≮4mm2；送電后合上空氣開關，先手動啟動兩電機工作正常后，再將萬能轉換開關置于自動檔，檢查其工作程序，使其實現全自動控制。六、該設備氣密檢查，應關閉系統閥，抽氣后真空表應達到-0.08MPa。
七、要定期向水環泵油杯內加潤滑脂，保證軸承的潤滑性能。
故障排除及維修表故障排除及維修表
|
序號 |
常見故障 |
原因及維修 |
|
1 |
系統真空度偏低 |
檢查真空管路是否漏氣，并檢查閥門是否正常，水環泵安裝是否有誤（按水環泵使用說明書） |
|
2 |
水環泵工作不正常 |
關閉管路及水路，檢修真空泵。并檢查供水是否正常，是否加水及加水量的大小。 |
|
3 |
自動控制失靈或控制失常 |
根據電器原理圖檢查電路，電接點真空表接線是否松動、脫落，電源是否正常，控制柜交流接觸器有無損壞。 |
|
4 |
電機翁翁響，不轉 |
三相電動機缺相，要檢查控制柜內三相電源是否正常，電機三相線是否有脫落。 |
|
5 |
真空泵噪音較大 |
2BV 系列真空泵工作在極限時會發出汽蝕聲， 如噪音較大須打開汽蝕保護口。 |
